Referenzen & Anwendungsbeispiele

Diese Beispiele zeigen praktische Anwendungen von 3D-Druck, CAD und Reverse Engineering: von nicht mehr verfügbaren Ersatzteilen über Sonderanfertigungen bis zu funktionalen Lösungen für reale Alltagsprobleme.

Reverse Engineering · Ersatzteil

Nicht mehr erhältlicher Kettenschutz neu konstruiert

Vom gebrochenen Original zum funktionalen, reproduzierbaren Ersatzteil.

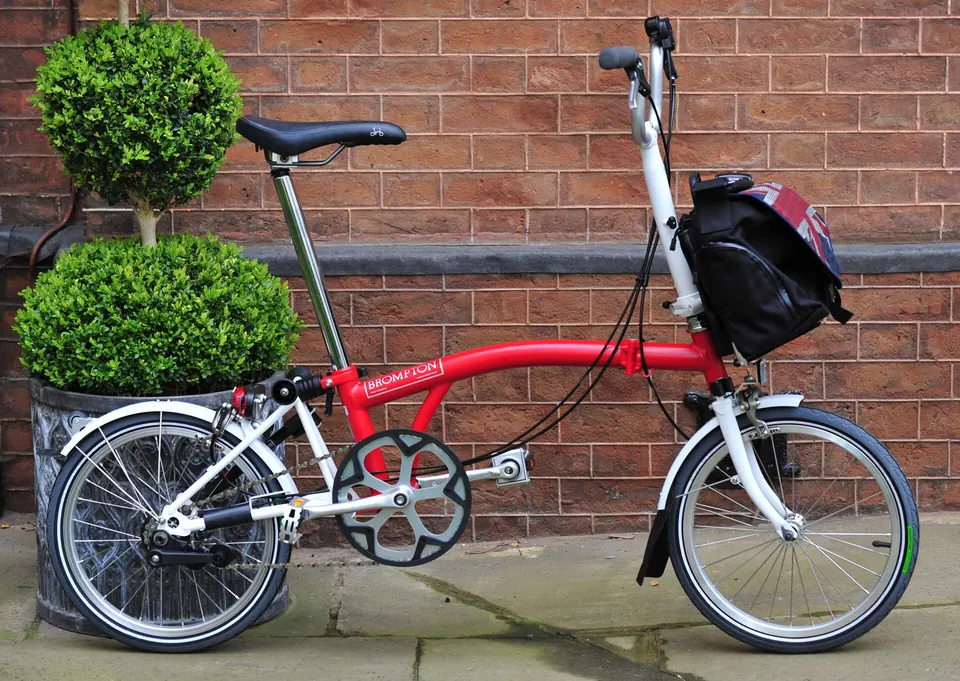

  1. Ähnliches rotes Brompton-Faltrad als Kontext für den rekonstruierten Kettenschutz
    Fahrrad-Kontext Ähnliches Brompton-Faltrad aus derselben Zeit, zur Veranschaulichung. Foto: Number 10 / Wikimedia Commons , CC BY 2.0 — zugeschnitten.

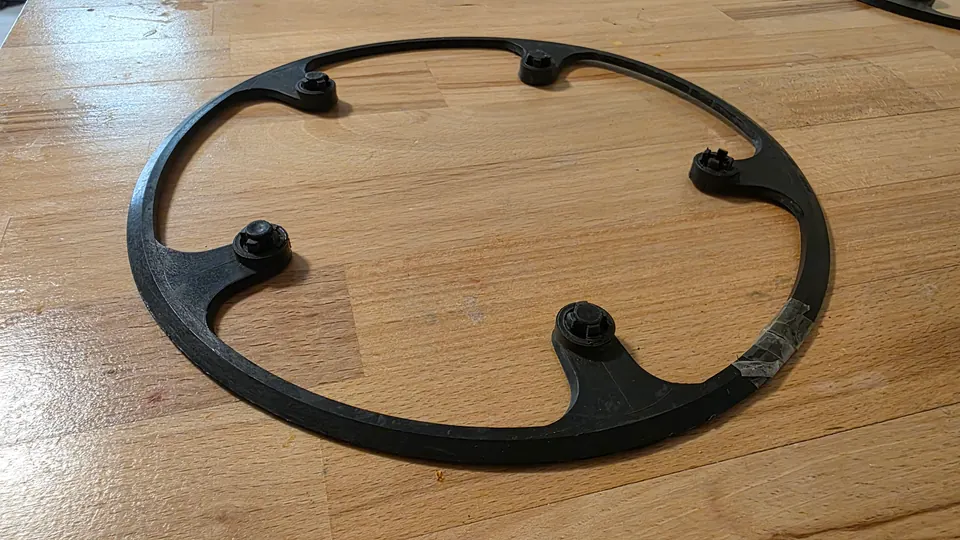

  2. Gebrochener originaler Kettenschutz auf einer Holzoberfläche
    Gebrochenes Original

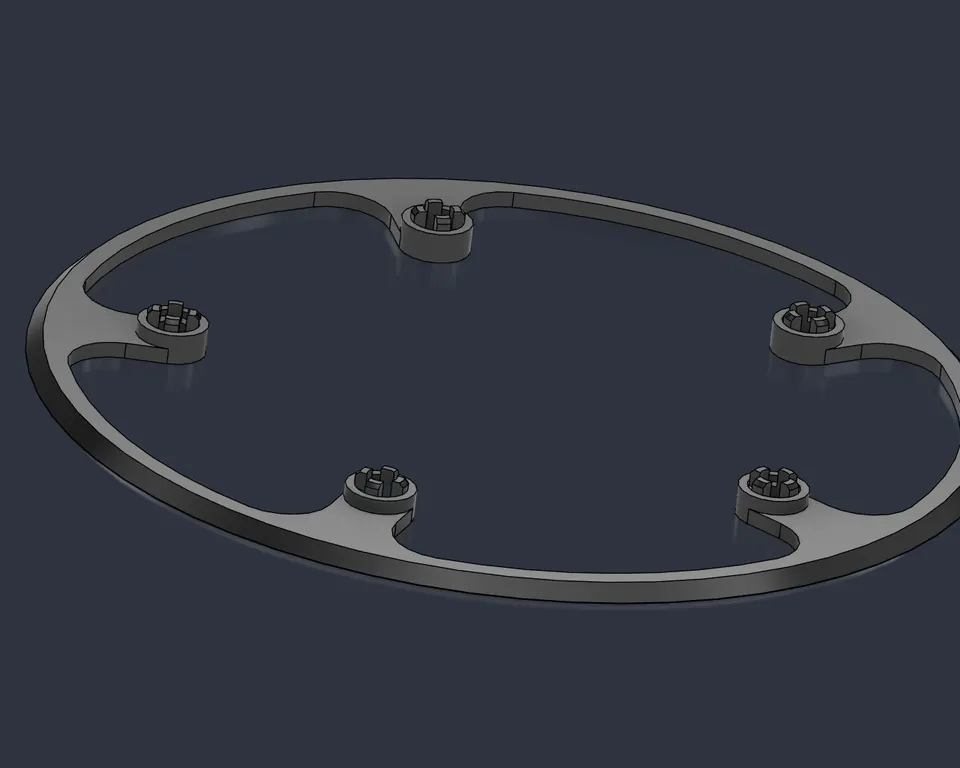

  3. CAD-Modell des neu konstruierten Kettenschutzes
    CAD-Neukonstruktion

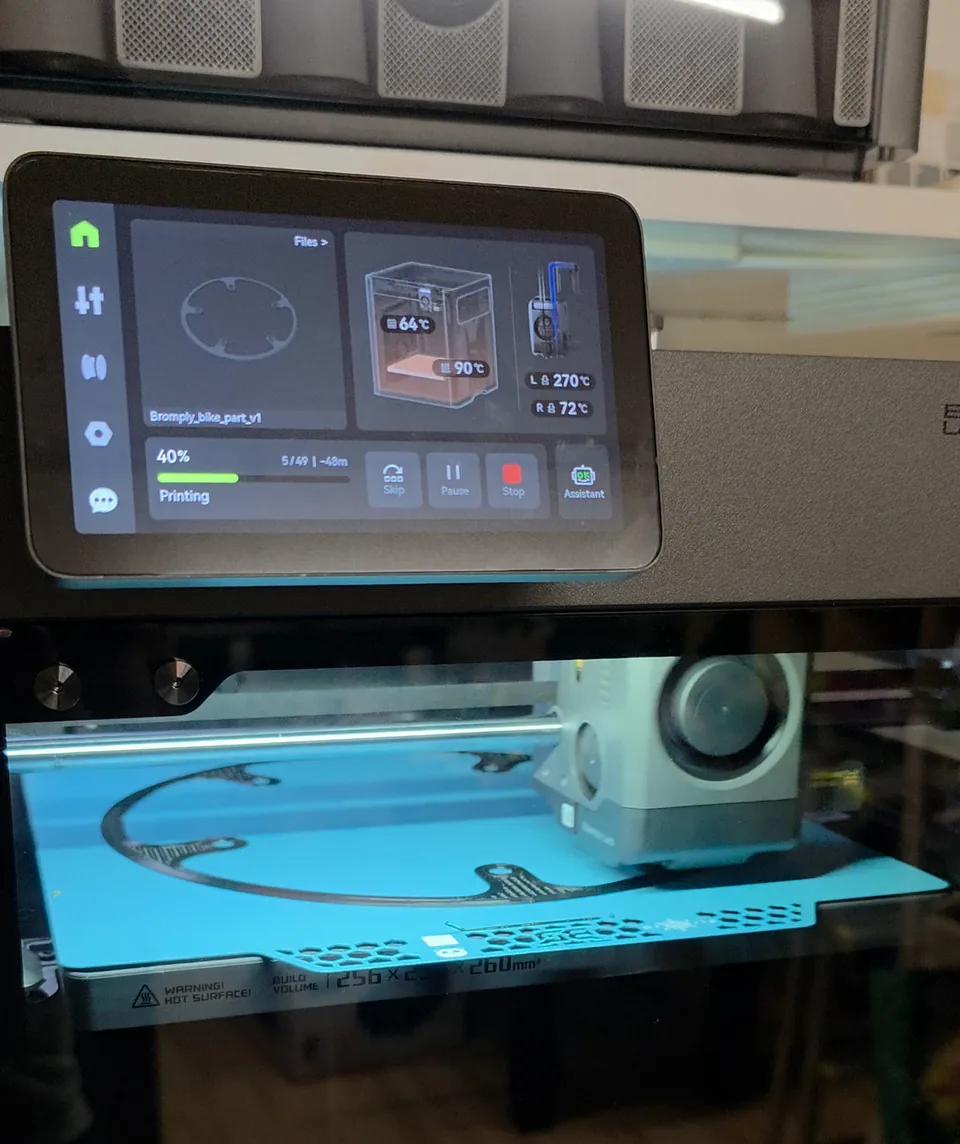

  4. Der neu konstruierte Kettenschutz wird im 3D-Drucker gefertigt
    Fertigung im 3D-Druck Der neu konstruierte Ersatz entsteht im 3D-Drucker.

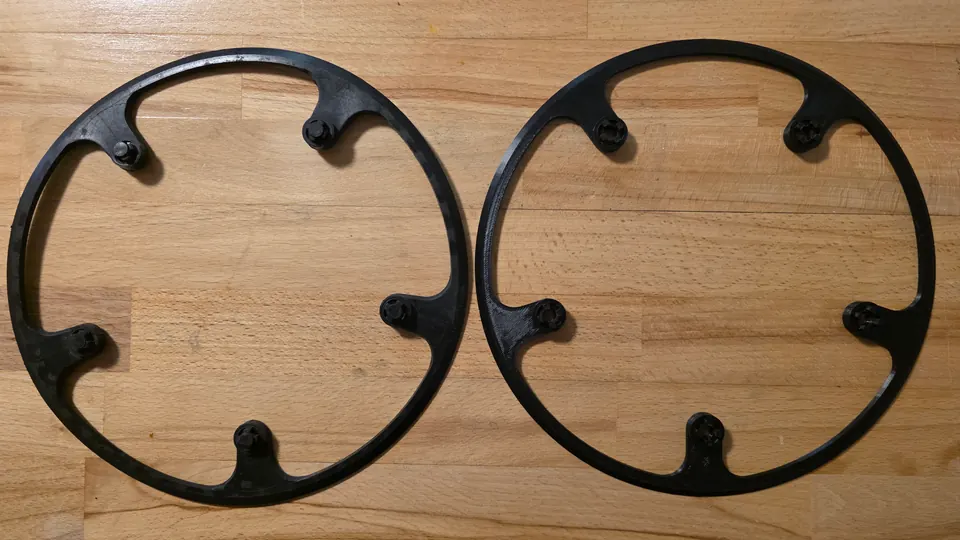

  5. Gebrochener Original-Kettenschutz neben dem fertig gedruckten Ersatzteil
    Original und Ersatz
Ausgangslage
Bei einem Brompton-Faltrad aus dem Jahr 2012 war der originale Kettenschutz gebrochen. Ein passendes Ersatzteil war nicht mehr erhältlich.
Umsetzung
Das beschädigte Originalteil wurde vermessen und anhand der vorhandenen Geometrie in CAD neu konstruiert. Anschließend wurde der Ersatz aus robustem ABS im 3D-Druck gefertigt.
Ergebnis
Ein funktionaler Ersatz für das nicht mehr erhältliche Originalteil. Die digitale Konstruktion ermöglicht außerdem, bei Bedarf weitere identische Ersatzteile anzufertigen.

Reverse Engineering

Reverse Engineering von Ersatzteilen

Wenn ein Originalteil nicht mehr verfügbar ist, kann ein vorhandenes Muster vermessen, rekonstruiert und als funktionales Ersatzteil gefertigt werden.

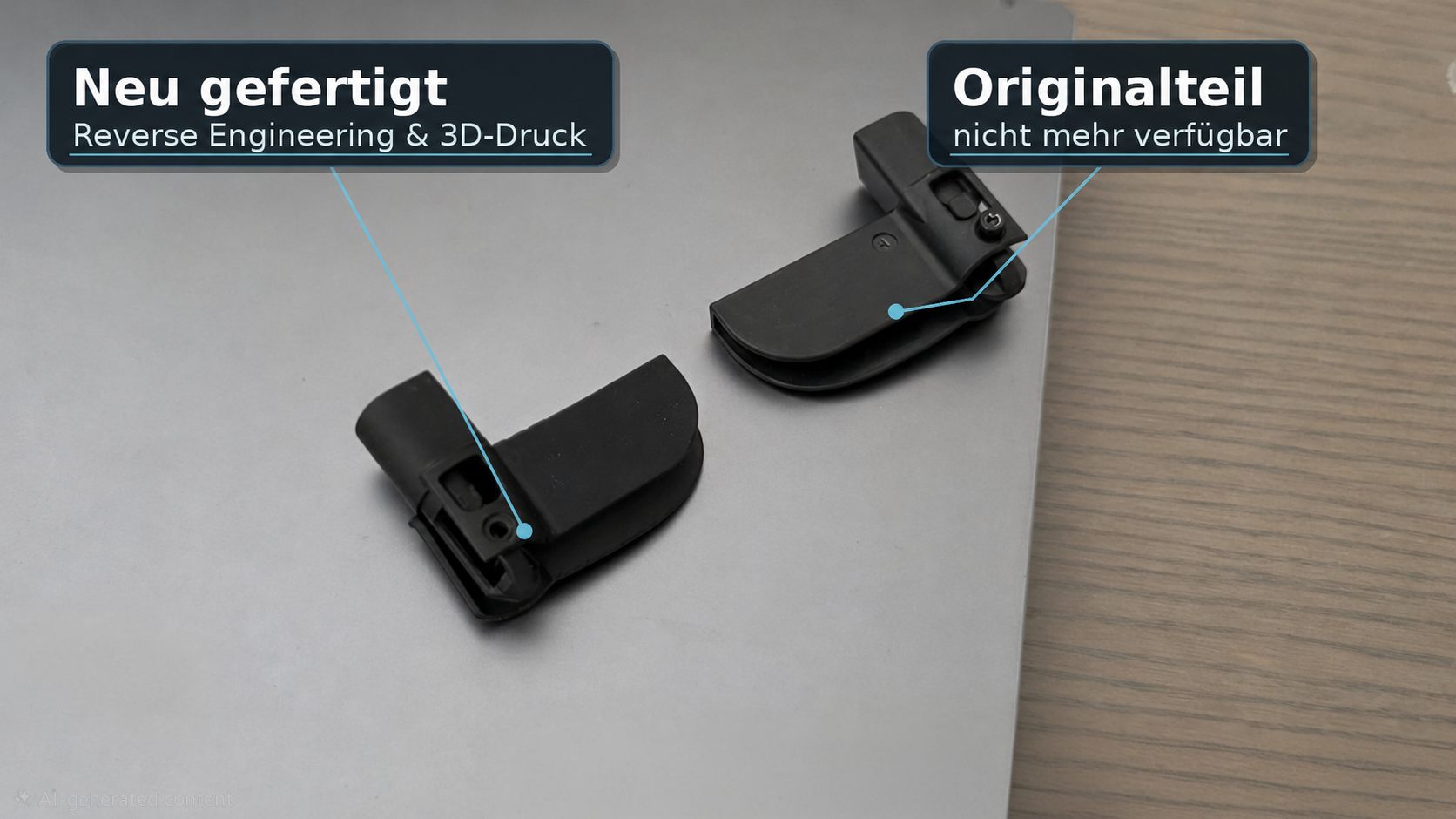

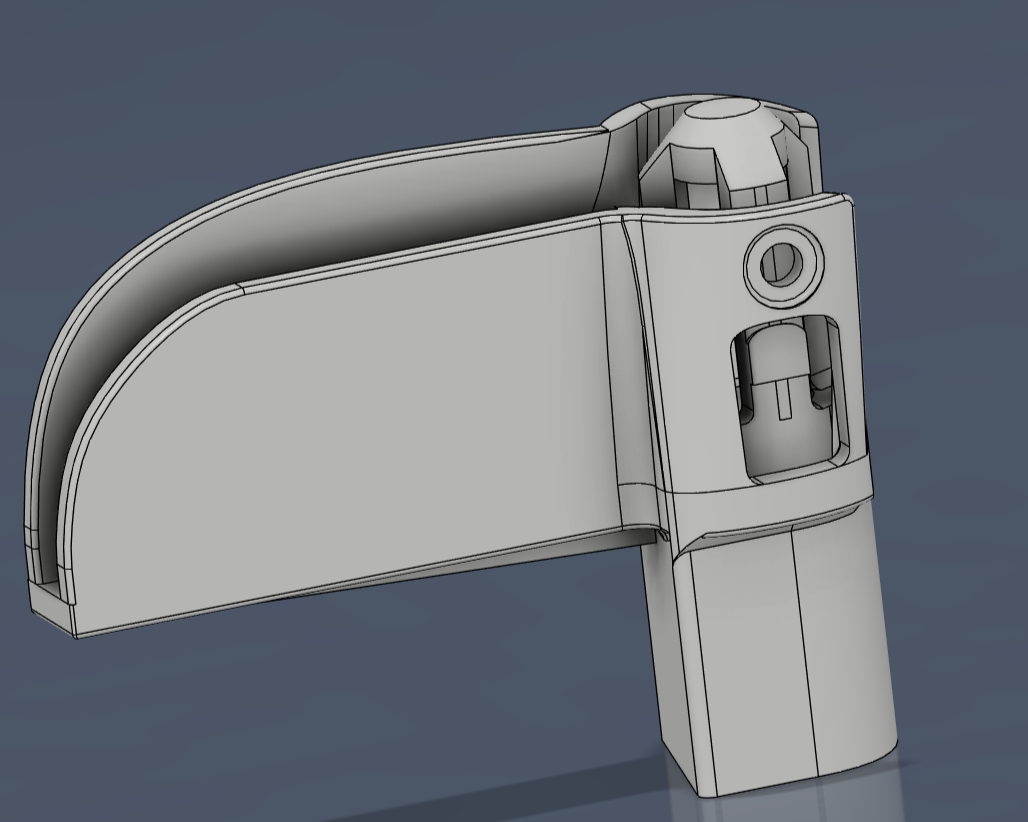

Neu gefertigtes 3D-Druck Ersatzteil neben einem nicht mehr verfügbaren Originalteil CAD-Modell der rekonstruierten Hutablagen-Endkappe
Ausgangslage
Ein VW-Teil, etwa eine Endkappe der Hutablage, war nicht mehr zuverlässig als Originalteil verfügbar.
Umsetzung
Das vorhandene Teil wurde als Muster genutzt, technisch nachkonstruiert und für den 3D-Druck vorbereitet.
Ergebnis
Ein passgenaues Ersatzteil, das die Funktion wiederherstellt und bei Bedarf erneut gefertigt werden kann.

Sonderanfertigung

Sonderanfertigungen & Adapter

Für spezielle Anwendungen entstehen robuste Einzelteile, Hülsen und Adapter, die exakt zur vorhandenen Situation passen.

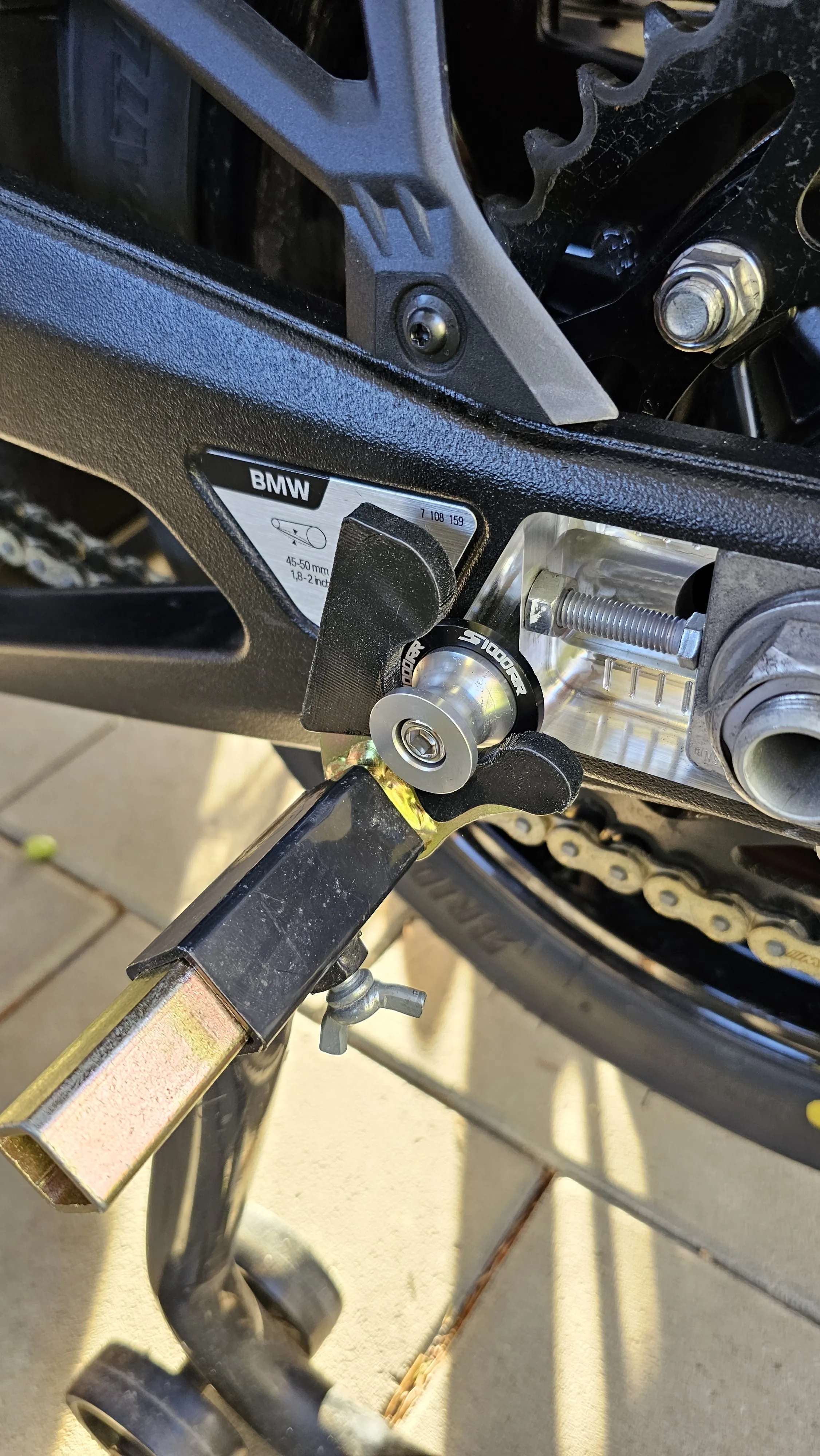

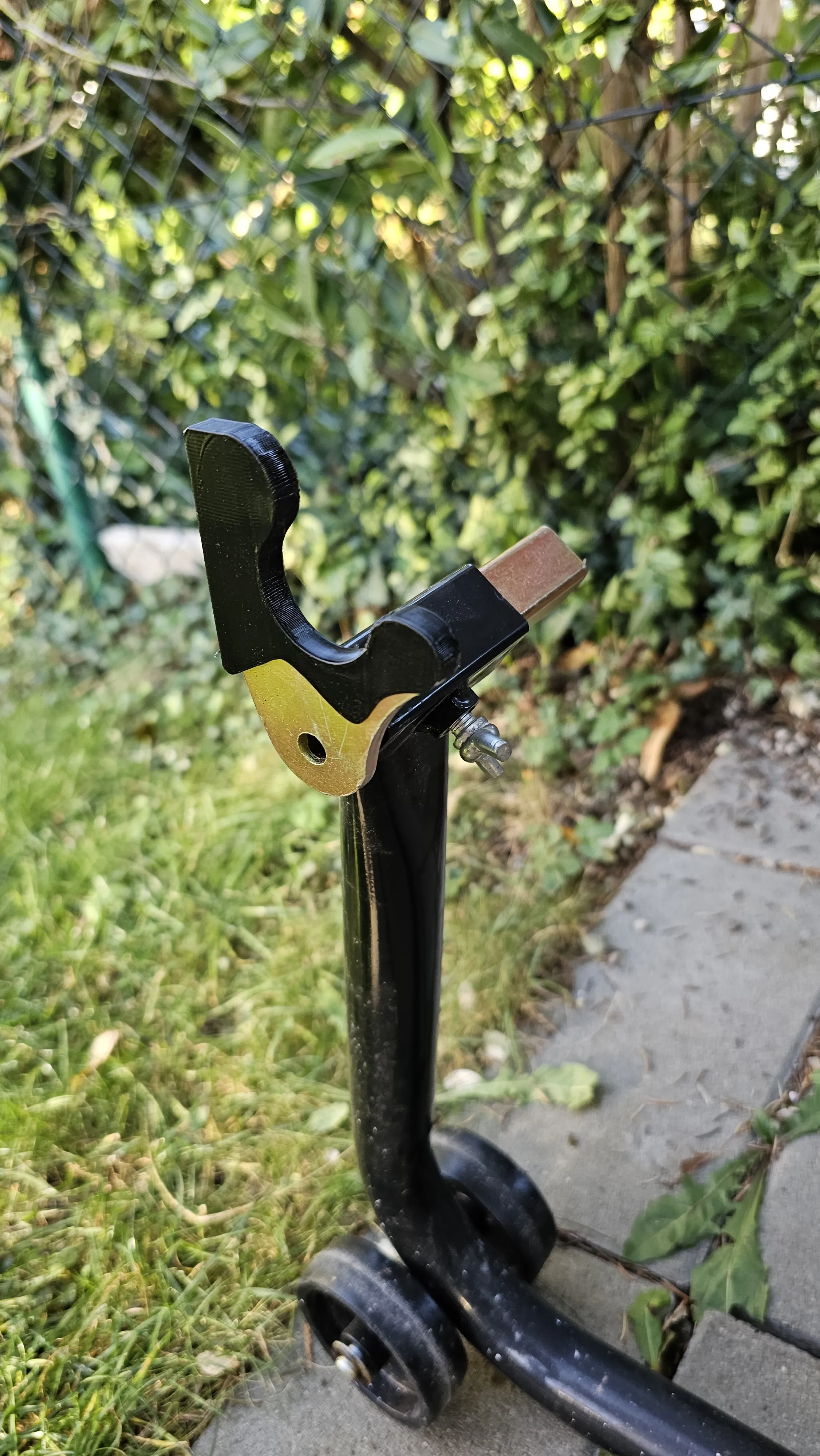

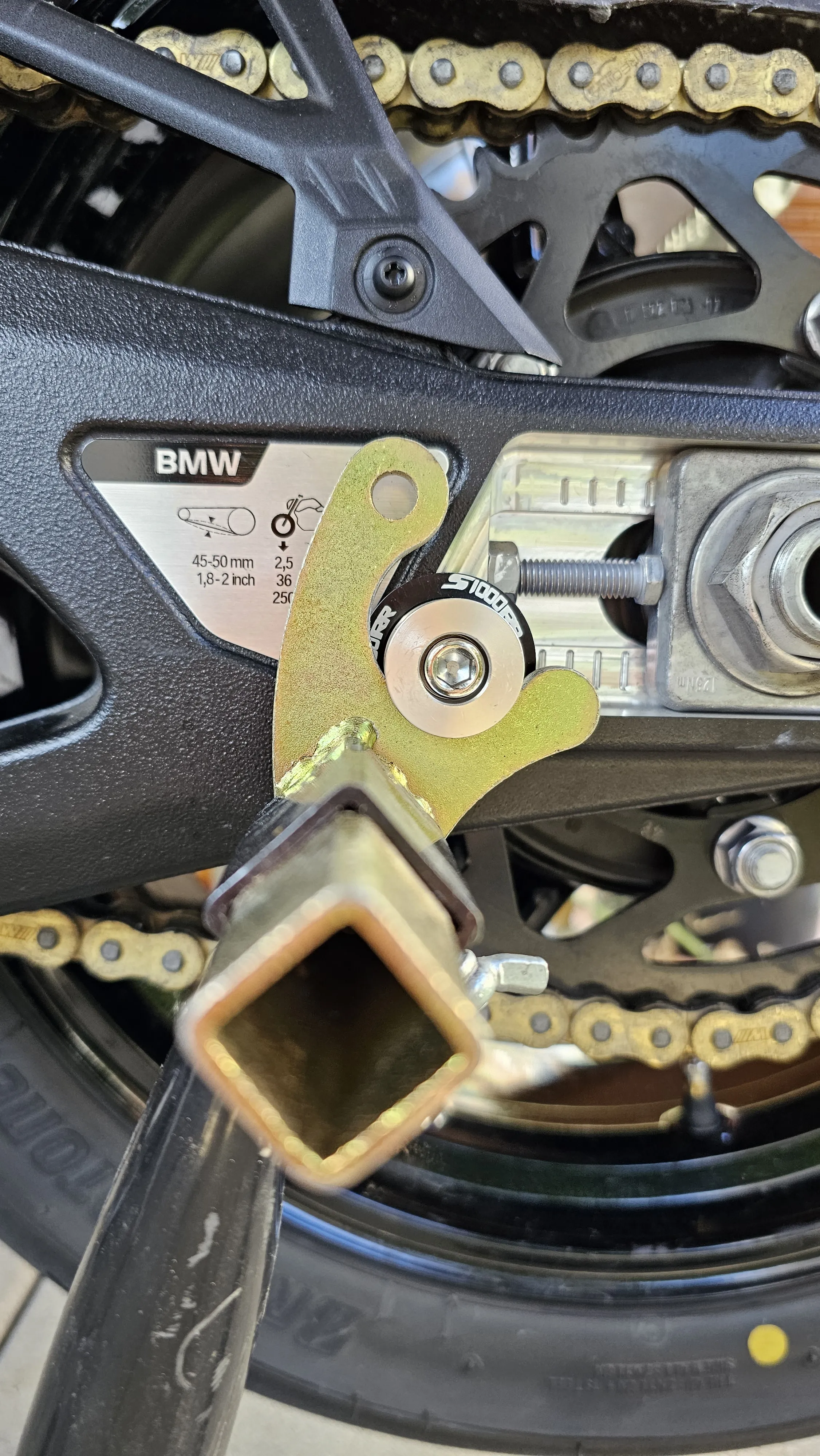

Individuell angepasste Hülse an einem Motorrad-Paddock-Stand Aufnahmerolle eines Motorrad-Paddock-Stands am Hinterrad einer BMW Schwarzer 3D-gedruckter Adapter am Aufnahmedorn eines Motorrad-Paddock-Stands
Ausgangslage
Für einen Motorrad-Paddock-Stand wurde eine passende Hülse beziehungsweise ein Adapter für eine konkrete Anwendung benötigt.
Umsetzung
Die Geometrie wurde auf die vorhandenen Maße abgestimmt und als zweckmäßiges, belastbares Bauteil gefertigt.
Ergebnis
Ein praktisches Sonderteil mit sauberem Sitz, das im Alltag genau die benötigte Funktion erfüllt.

Funktionale Lösungen

Funktionale Designlösungen

Auch kleine Verbesserungen können im Alltag viel bewirken: Halter, Adapter und funktionale Konstruktionen entstehen direkt aus einem konkreten Problem.

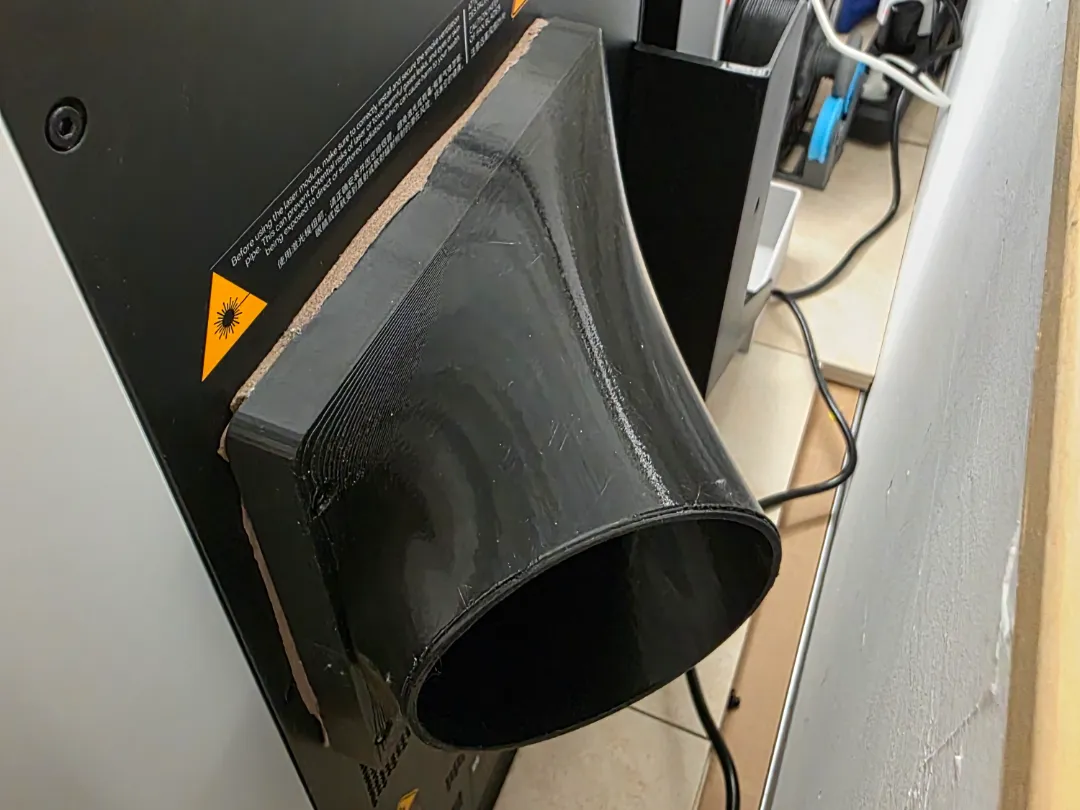

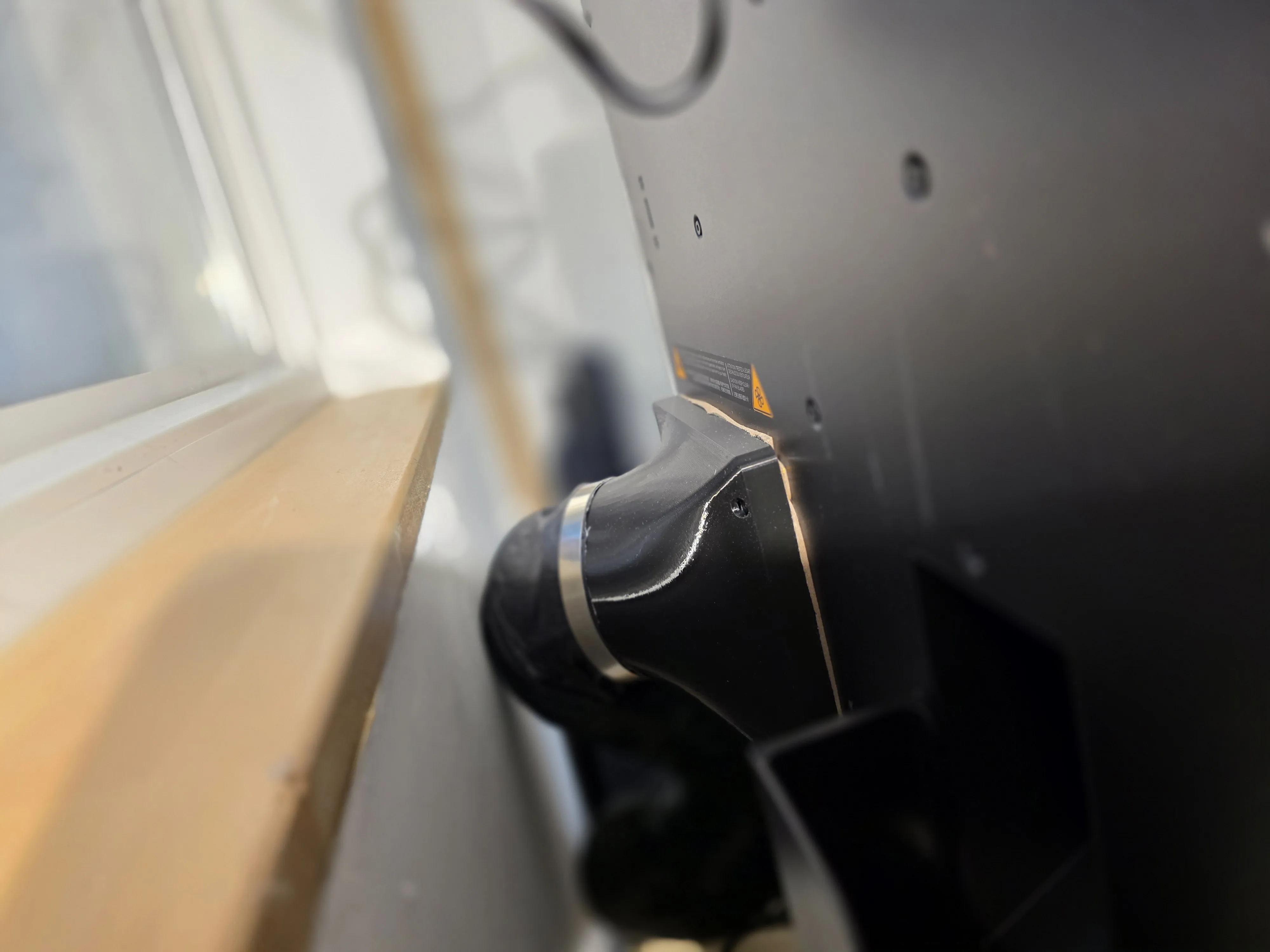

Schwarzer 3D-gedruckter Lüftungsadapter an der Rückseite eines Bildschirms Seitliche Detailansicht des montierten Lüftungsadapters zwischen Bildschirm und Wand
Ausgangslage
Eine vorhandene Situation benötigt eine einfache, stabile und auf den Einsatzzweck zugeschnittene Lösung.
Umsetzung
Aus Anforderungen wie Platz, Befestigung und Belastung entsteht ein funktionales Design für den 3D-Druck.
Ergebnis
Ein nützliches Bauteil für Alltag, Werkstatt oder kleine Serien, das genau für seine Aufgabe konstruiert wurde.
